24V 250W PEDELEC vezérlő elektronika (SMP)
24V 250W PEDELEC vezérlő elektronika (SMP)
24 990 Ft

24V 250W PEDELEC vezérlő elektronika (SMP)

24V 250W PEDELEC vezérlő elektronika (SMP)
24V 250W PEDELEC vezérlő elektronika (SMP)
24V 250W PEDELEC vezérlő elektronika (SMP)
24V 250W PEDELEC vezérlő elektronika (SMP)

elektromos kerékpár vezérlő elektronika
PEDELEC, 24V, 250W, HALL jeladós BLDC
LED-es kijelzővel, 3 sebességi fokozattal

Bővebben
KÉSZLETEN
24 990 Ft
Termék leírása

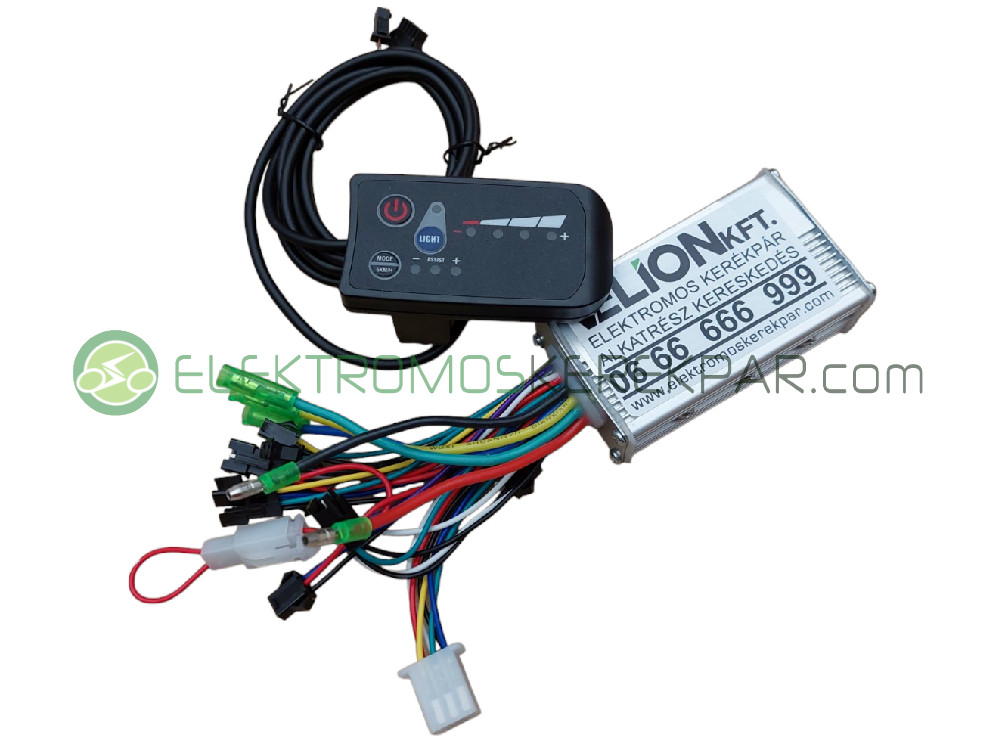

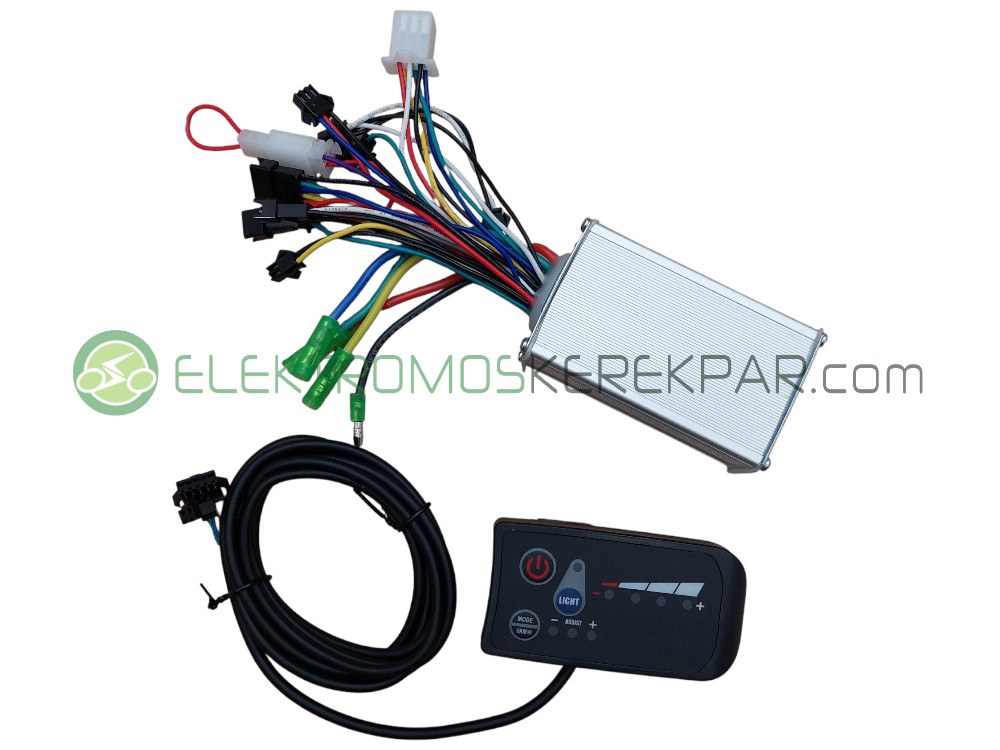

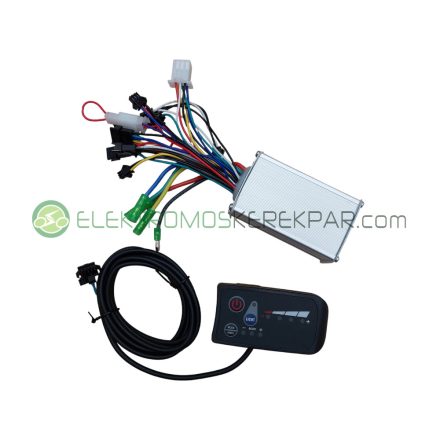

Elektromos kerékpár vezérlő elektronika

24V, 250W, HALL jeladós BLDC Kefe nélküli

egyenáramú 8 vezetékes villanymotorhoz

(CK544633)

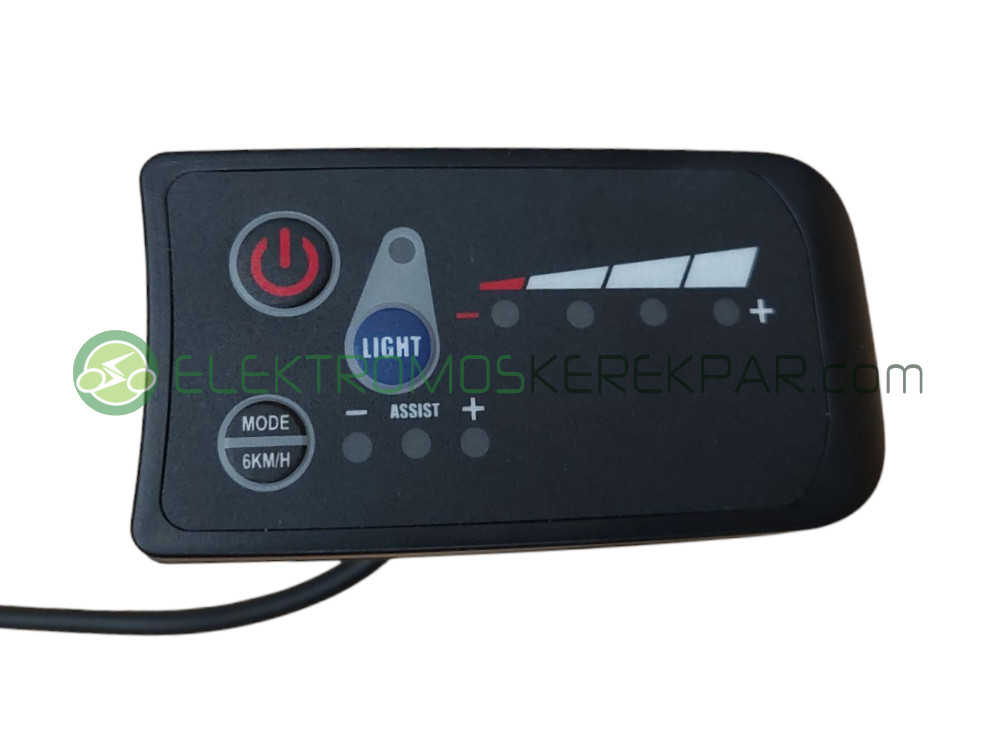

LED kijelzővel, 3 sebességi fokozattal

A csomag tartalma: 1db vezérlő, 1db kijelző

A vezérlő elektronika beszerelése szakembert igényel. A garancia csak szakszerű igazolt beszerelés esetén érvényes!

BEKÖTÉSE (A beszereléshez szakember kell!):

Pedelec vezérlő elektronika - VELION - CK325000

A vezérlő elektronika teljesítménye (Pl: 350W) lehet nagyobb, mint az elektromos kerékpár villanymotorjának teljesítménye (Pl: 300W).



A CK544633 24V 250W HALL jeladós elektromos kerékpár vezérlő elektronika alkalmas a legtöbb tipusú 24V üzemi feszültségű és 250W maximális motorteljesítményű három fázisú, hall jeladós, kefe nélküli villanymotorral szerelt elektromos kerékpár működtetésére.



segítség az elektromos kerékpár vezérlő elektronika kiválasztásához



Vezérlő elektronika teszter - 06705125161 Vezérlő Elektronika Tesztelő Műszer



Elektromos kerékpár mérő műszer - 06705125161 Elektromos Kerékpár Mérőműszer



Elektromos Kerékpár Vezérlő elektronika árak, bekötési rajzok



Mihez lehet jó?

Tornádó, Zétek, Z-tech, Zétech, Polymobil, Polimobil, Lofty, Lofti, Lóti, Sellő, Arizóna, Arizona, Momo96, Momo, Bird, Partner, Green, Green dinamic, Mogul, Greenscooter, Raptor, E-mozgó, Emozgó, premium, greenspark, Velox, Guewer, Herkules, Nitro, Sweety, Silver, ebike, e-bike, Comfort, Ciklon, Cyklon, Angell, Angel, E-max, Emax, Scooter, E-scooter, Yakimoto, Freeride, e-bringa, ebringa, ekerékpár, e-kerékpár, elektromos kerékpár, elektromos bringa, villanybringa, villanykerékpár.

(A pontos beszerelhetőségről a részletes adatok és a bekötési segédlet alapján tájékozódjon!)

Címkék: elektromos, kerékpár, kerékpárhoz, vezérlő, elektronika, 24V, 250W, három, fázisú, hall, jeladós, kefenélküli, szénkefe, nélküli, villanymotorhoz, univerzális, alkatrész, leírás, bekötés, bekötési, rajz, bekötésirajz, velion, velion kft, CK544633, 06705125161, 0666666999

Műszaki adatok
Szállítási idő
1-3 Munkanap
Márka
VELION
A csomag tartalma
1db vezérlő + 1db kijelző + választható pedálszenzor
Garancia
1 év. Szakszerű, igazolt beszerelés esetén.
Üzemi Feszültség
24V
Villanymotor fajtája
BLDC kefe nélküli egyenáramú motor
Fáziseltolás
60/120 fokos
Maximális motor teljesítmény
250W
Maximális áram
13A
Funkciók
Pedelec 3 sebességi fokozattal, Fék, Töltés visszajelző, Világítás kapcsolás
Tanács
A vezérlő bekötését forrasztással kell elvégezni. A csatlakozókat vágja le és vezetékeket forrasztással csatlakoztassa.
Egyéb információk
A vezérlő elektronika beszerelése szakértelmet és szerszámokat igényel. A beszerelés után a paramétereket is be kell állítani!
Méret
90mm*55mm*30mm
Cikkszám
CK544633
Beszerelés, Tanítás

A vezérlő beszerelése

Az elektromos kerékpár vezérlő elektronika bekötéséhez tegye a következőket:



1. Töltse fel az elektromos kerékpár akkumulátorát teljesen.
2. Ellenőrizze a vezérlőhöz csatlakozó táp vezetéket, mely legyen ellátva a megfelelő biztosítékkal (30A).
3. Ellenőrizze a motorvezetéket. Az ne legyen megcsavarodva, megsérülve és állapota legyen megfelelő. Ne legyen benne szakadás!
4. Ellenőrizze hogy a vezérlőbe csatlakozó táp vezetékben ne legyen feszültség (OFF állás a gyújtáskapcsolón).
5. Kösse be a vezérlőbe a következő vezetékeket:

a. Gyújtáskapcsoló szál (Gyújtáskapcsoló)

b. Gázkar (Gázkar)

c. Motor 3 fázis (Motor)

d. Motor HALL jeladók (Motor)

6. Csatlakoztassa a vezérlőbe a FŐ TÁP vezetékeket. A gyújtáskapcsoló legyen OFF állásban és ügyeljen a polaritásra !!!
7. A tanuló szálakat kösse össze (1-1 szálas fehér vagy zöld vezeték, fekete egylábas csatlakozóban).
8. Kapcsoljon gyújtást (ON)



A következők történhetnek:

1. A motor helyesen jár - Járassa a motort fél percig aztán csatlakoztassa szét a tanuló szálakat.
2. A motor hátrafele hajt - Csatlakoztassa szét a tanuló vezetéket aztán ismételten össze vagy húzza meg a gázkart addig amég a motor a helyes irányba kezd forogni. Ha már helyes a forgásirány csatlakoztassa szét a tanuló vezetéket.
3. A motor darál - A fázis és HALL sorrend nem megfelelő - Változtasson a fázis és HALL sorrenden és ismételje meg a tanítást addig amég a motor helyes irányba és rázkódás nélkül jár. - Ha minden rendben működik csatlakoztassa szét a tanulókábelt.

4. NEM TÖRTÉNIK SEMMI. - Valamit nem jól kötött be vagy hibás a motor (ha használt ez előfordulhat) vagy hibás a motorvezeték vagy valamelyik vezeték. Nincs elég akkumulátorfeszültség (36V-os vezérlő alsó feszültségszintje 31V, a maximum feszültségszint pedig 42V lehet).



Csak akkor bontsa fel a csomagolást ha meggyőződött róla

hogy ez a vezérlő megfelelő lesz a beszerelésre.

« « « « « « Cseregarancia feltétel » » » » » »
